小米Aqara單火線ZigBee智能開關是在ZigBee協議基礎上開發的由單火線供電的開關，它是ZigBee技術與單火取電技術的優選結合。

單火取電技術解決了智能家居電子開關的“免布線”安裝問題。由于國內的墻壁開關布線都只是一根火線，而現在一般智能家居的開關是零火線開關，需要兩根線給它供電，安裝智能家居開關就需要重新布設零線，裝修好的房子就不方便安裝智能家居開關。而采取單火取電技術，就可以解決這個難題。

【什么是單火線】一些朋友不理解什么是單火線，也很奇怪一根火線怎么取得電壓和電流。下面分別加以講述。

大家知道，國內220V電網市電有兩根線：一根火線（符號L，標準顏色為紅色或者其他棕色）和一根零線（符號N，標準顏色為黑色、藍色或者冷色），此外為了保護人身安全有些電器(如洗衣機、電冰箱等）加設了一條保護地線（符號E，標準顏色為黃綠相間）。

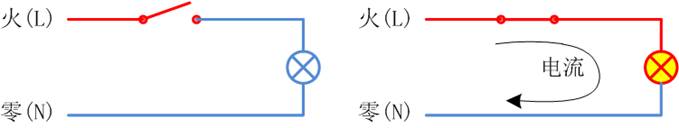

當用電器同時接入火線和零線時，就會形成電流，用電器才能正常工作。圖中是一個簡單的開關、燈泡的電路。當開關斷開時，燈泡實際只連接了一條線，沒有電流，燈不會亮；當開關閉合時，電流流過燈泡，電燈發光。

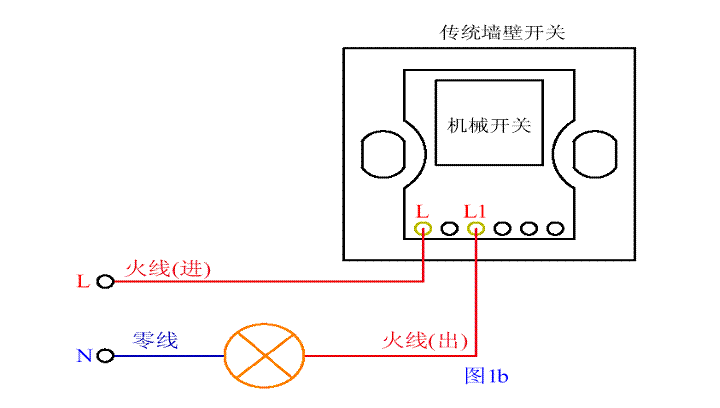

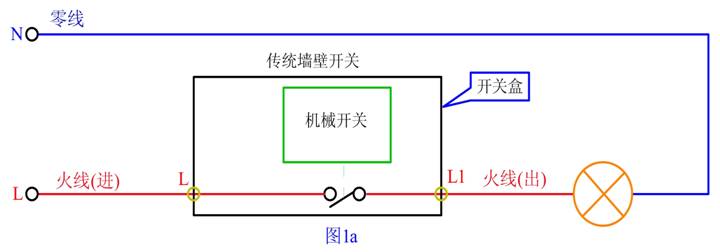

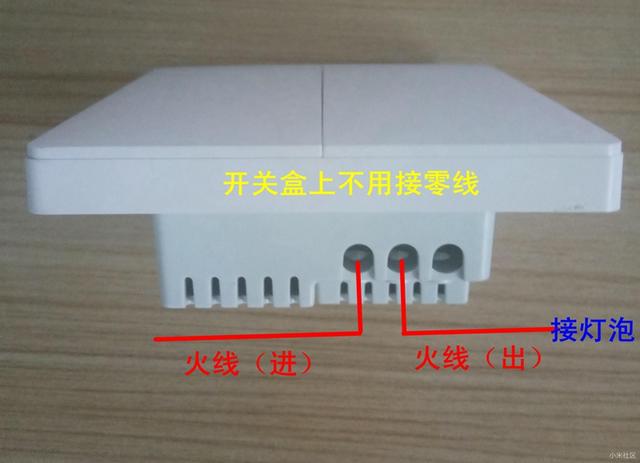

傳統的機械墻壁開關盒，就是利用彈簧和機械結構控制火線的通斷，一進一出兩根線實際都是火線，這種接法就是“單火線”。

對于電子智能開關(遙控或觸摸)，內部有一套精密的控制電路，取代了手動操作的機械結構，來控制線路的通斷。但無論開關是通是斷，這套控制電路本身都需要電源，以保證持續不斷的工作。

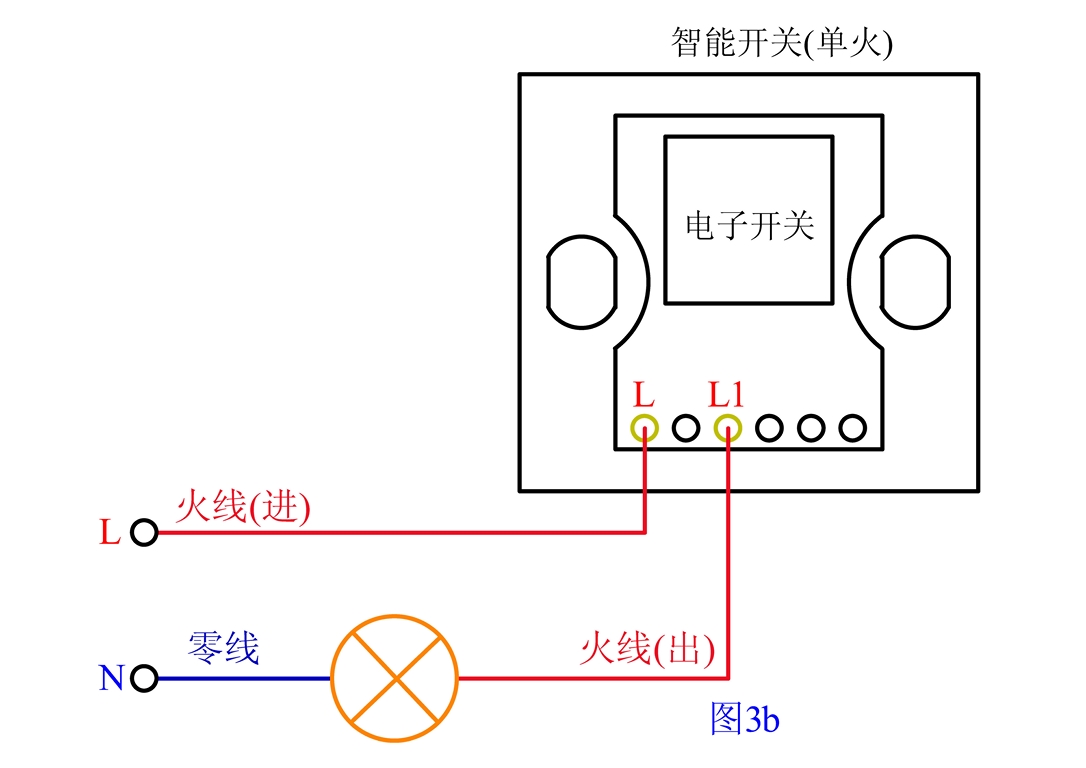

不閃爍的智能開關單火線工作示意圖如下所示：

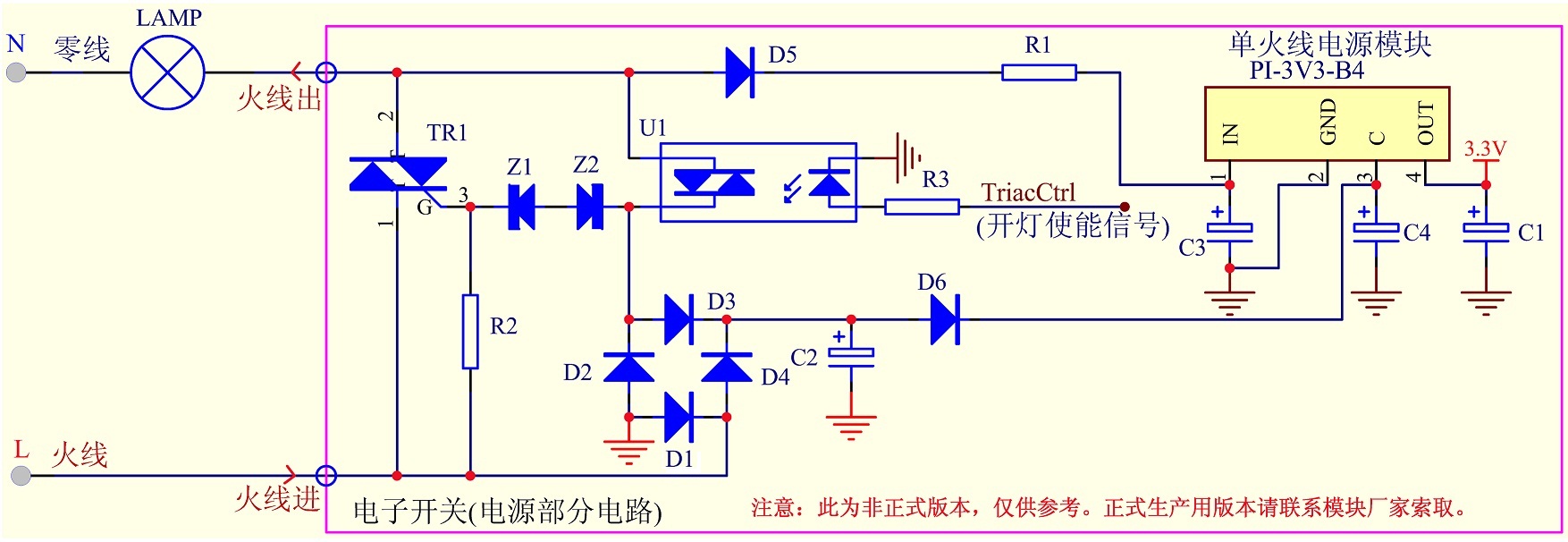

不閃爍的智能開關單火線取電電路原理圖如下所示：

實際測試過小米Aqara小米單火線Zigbee智能開關，總的來說產品做的還是非常不錯，尤其是電子用料舍得花血本，軟件優化也做的非常好（非常省電，可見軟件工程師是非常厲害的尤其對Zigbee協議及底層硬件函數非常清楚能夠自由修改），唯一不足之處就是硬件這塊單火線部分有所缺陷（采用了開關電源芯片：UCC28910），查這款芯片的規格書看到“實現小于 30mW 的同類產品中較佳待機功率”，30mW是一個硬傷，無論軟件如何優化省電，但是用UCC28910做的電源本身卻是功耗很大，這也不奇怪論壇里面反應許多小功率LED燈閃煉了。而上面文中提到的單火線電源模塊（PI-3V3-B4）查其規格可以看到“典型待機功耗小于5mW(帶載100uA時)”，是UCC28910的六分之一，是目前功耗非常低的一款單火線取電電源模塊，主要針對單火線智能開關而設計（如Zigbee智能開關等）。PI-3V3-B4單火線電源模塊適用于Zigbee單火線智能開關、觸摸開關、無線遙控開關，無論是接LED燈、節能燈，還是接吸頂燈、日光燈都不會閃爍。

智能開關無零線供電主要有兩種方式：

【單火線模塊選型】

1）XD301單火線開關模塊|適用于ZigBee/BLE Mesh單火開關

2）XD301F單火線開關模塊|適用于智能中控屏｜全面屏｜觸屏語音智能開關等

3）XD30A單火線開關模塊|適用于WiFi/NB-IOT單火開關

4）XD303單火線開關模塊|適用于開關型NB-IOT室溫采集器

5）XD501單火線串聯取電模塊|適用于開關型NB-IOT室溫采集器（開燈取電）

6） XD101 XD102零火轉單火套件 零火智能開關單火線供電套件組件(外接式）【new]
