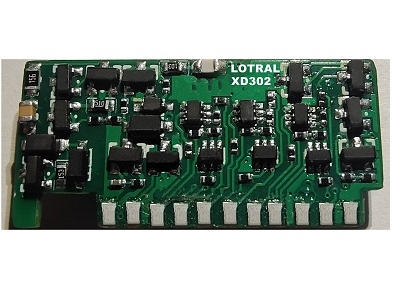

產品概述：
XD303A為WiFi/NB-IOT單火線開關模塊,外圍電路簡單、零件極少，可輕松開發無需“消閃器”的WiFi單火開關、NB-IOT室溫采集器開關等，建議搭配XD508專用控制芯片使用。
產品特性：
* 支持包括燈帶,智能燈具等各類燈具不閃爍，無需安裝“消閃器”（控制板配合低功耗優化）；
* 超寬電壓：110V/220V市電通用；
* 較大電流：可驅動WiFi、NB-IOT等無線模塊；
* 外圍簡單：大大降低了單火開關的BOM成本、生產成本；
* 直接驅動磁保持繼電器（3V單/雙線圈）。
產品應用（單火線開關）：
1) WiFi單火線開關；
2) NB-IOT開關型室溫采集器；
3) 其他單火線開關。

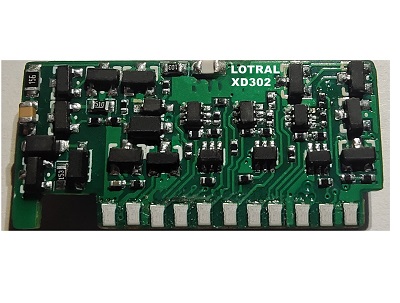

外觀尺寸圖：
引腳說明：
|
引腳編號
|
名稱
|
功能描述
|
|
1
|
IN
|
直流電壓輸入
|
|
2
|
CIN
|
電源輸出
|
|
3
|
BAT+
|
外接儲能器件
|
|
4
|
3.3V
|
3.3V輸出
|
|
5
|
CE
|
3.3V輸出控制
|
|
6
|
K3_CtrL+
|
K3_CtrL+為高時,K3+為低; K3-為高；K3_CtrL+ 為低時,K3+與 K3-懸空。
|
|
7
|
K3_CtrL-
|
K3_CtrL-為高時,K3+為高; K3-為低；K3_CtrL- 為低時,K3+與 K3-懸空。
|
|
8
|
K2_CtrL+
|
K2_CtrL+為高時,K2+為低; K2-為高；K2_CtrL+ 為低時,K2+與 K2-懸空。
|
|
9
|
K2_CtrL-
|
K2_CtrL-為高時,K2+為高; K2-為低；K2_CtrL- 為低時,K2+與 K2-懸空。
|
|
10
|
K1_CtrL+
|
K1_CtrL+為高時,K1+為低; K1-為高；K1_CtrL+ 為低時,K1+與 K1-懸空。
|
|
11
|
K1_CtrL-
|
K1_CtrL-為高時,K1+為高; K1-為低；K1_CtrL- 為低時,K1+與 K1-懸空。
|
|
12
|
VCC
|
電源2輸出
|
|
13
|
GND
|
接地
|
|
14
|
MOS_G
|
外置MOS輸入
|
|
15
|
MOS_D
|
外置MOS管D極
|
|
16
|
K1-
|
接第1路繼電器線圈端
|
|
17
|
K1+
|
接第1路繼電器線圈端
|
|
18
|
K2-
|
接第2路繼電器線圈端
|
|
19
|
K2+
|
接第2路繼電器線圈端
|
|
20
|
K3-
|
接第3路繼電器線圈端
|
|
21
|
K3+
|
接第3路繼電器線圈端
|
|
22
|
DATA
|
接XD508的DATA
|
|
23
|
GND
|
接地
|
規格參數：
極限參數：
|
項目
|
極限值
|
|
IN輸入電壓
|
400VDC
|
|
3.3V最大輸出電流
|
200mA
|
|
最大驅動繼電器電流
|
180mA
|
|
存儲溫度
|
-40 ~ +80°C
|
說明：實際應用中超過上述極限值可能會導致電源模塊的永久性損壞，在應用設計中請注意。
電氣參數：
|
特性參數
|
測試條件
|
最小
|
典型
|
最大
|
單位
|
|
IN
輸入電壓（DC）
|
|
10
|
-
|
380
|
V
|
|
3.3V
輸出電壓（DC）
|
-
|
3.15
|
3.3
|
3.45
|
V
|
|
VCC
輸出電壓
|
開燈下
|
7
|
8.5
|
10
|
V
|
|
平均待機功耗
|
VIN=310VDC,
Iout=200uA
|
-
|
2
|
-
|
mW
|
|
電源效率
|
VIN=20V,Iout=200mA
|
-
|
-
|
80
|
%
|
|
VIN=310V,Iout=200mA
|
-
|
-
|
65
|
|
工作溫度
|
-20~70°C
|
注:
上述參數值為常溫下的典型值，實際應用中因工作環境，測試方式不同可能有所差異。
測試電路：
測試條件：輸入220VAC,(VDC=310),常溫28℃。
|
輸入電流
|
輸出電壓
|
輸出電流
|
|
7uA
|
3.3VDC
|
200 uA
|
|
9
|
300 uA
|
|
11.5
|
|
