品概述：

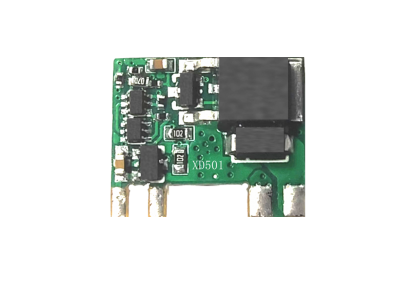

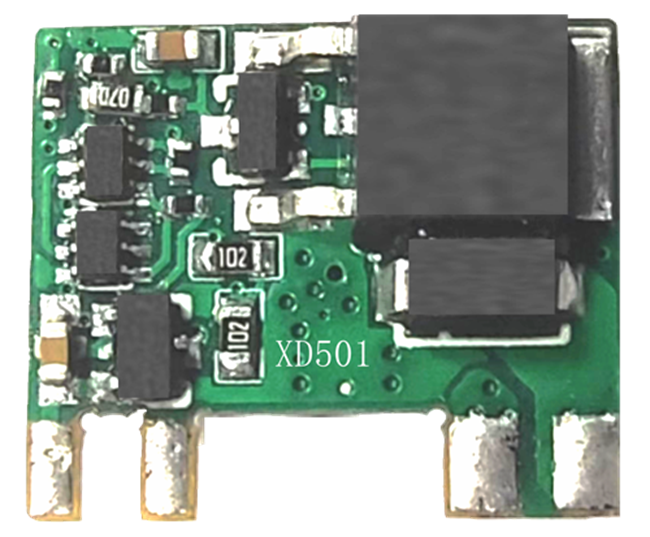

XD501為單火線串聯取電模塊，無需外圍電路即可直接輸出5V直流電壓，適用于室溫采集以及智能燈具控制等需要單火取電的場合。
產品特性：
* 支持最小負載大于0.5W(不同燈具有所差異)；
* 支持最大負載1000W(AC220V，阻性負載)；
* 110V/220V市電通用；
* 極小體積；
* 僅支持在不斷開負載下取電。
產品應用：

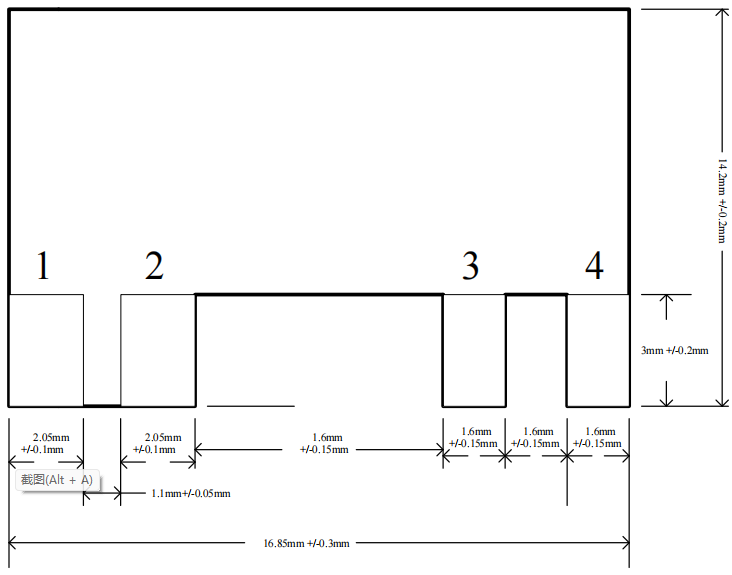

外觀尺寸圖：
PCB板厚：1mm
引腳說明：
|
引腳編號 |
名稱 |
功能描述 |
|
1 |
LIN |
火線輸入 |
|
2 |
LOUT |
火線輸出 |
|
3 |
GND |
電源地 |
|
4 |
VOUT |
5V直流輸出 |
極限參數：
|
項目 |
極限值 |
|
5V最大輸出電流 |
100mA |
|
存儲溫度 |
-40 ~ +80°C |
說明：實際應用中超過上述極限值可能會導致單火線串聯取電模塊的永久性損壞，在應用設計中請注意。
電氣參數：
|
特性參數 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
VOUT輸出電壓 |
負載功率>0.5W,
Iout=0mA |
4.85 |
5 |
5.15 |
VDC |
|
VOUT輸出電流 （注1） |
|
- |
- |
100 |
mA |
|
VOUT輸出
紋波噪音 |
負載功率=1W,
Iout=10mA |
- |
- |
50 |
mVPP |
|
負載調整率 |
負載功率=10W,
Iout=1~30mA |
- |
3 |
- |
% |
|
工作溫度 |
-20~70°C |
||||
上述參數值為常溫下的典型值，實際應用中因工作環境，測試方式不同可能有所差異。
注1：輸出電流視燈具或其它負載而定，負載功率越大，輸出電流就越大。

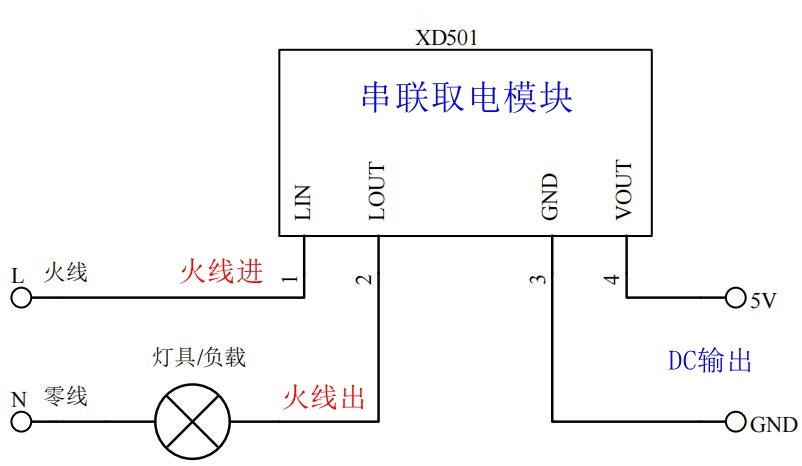

基本應用圖：
