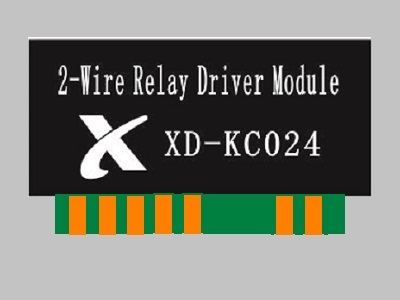

單火線繼電器驅動模塊(XD-KC024)
【配套單火線開發板】單火線開發板---3-3kW大功率單火線開關（繼電器版）開發板 演示板 評估板 電路板
【配套所使用的電源模塊】 單火線電源模塊PI-05V-D4 (兩者同時使用)
產品概述
此產品是針對采用繼電器做為開關元件的單火線開關而設計的專用驅動模塊，優化解決了單火供電時驅動繼電器的難題，配合單火線電源模塊PI-05V-D4
實現了單火線大功率智能開關的理想解決方案。
產品特性
* 較多支持3路外部繼電器驅動；
* 支持一路外部場效應管驅動；
* 采用省電方式驅動外部繼電器，以便留給其它電路有更多使用電流空間；
* 外部燈具負載開啟后可提供11.5V左右電壓輸出，用于對其它電路的供電支持；
* 采用小體積模塊封裝；
* 外部應用電路及其簡單，更好地提高產品研發速度；
* 可用于設計符合EMI傳導認證要求的單火線開關；
* 與PI-05V-D4配套使用。
產品應用：
單火線智能開關，主要用于繼電器版本的大功率智能開關設計方案。

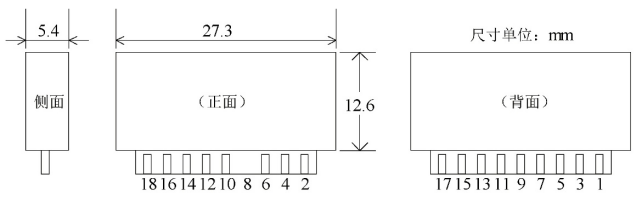

封裝尺寸圖：
引腳說明：
|
引腳編號
|
名稱
|
功能描述
|
備注
|
|
1
|
L3
|
第三組輸出
|
接第三組繼電器觸點輸出端
|
|
2
|
K3_CtrL
|
第三組繼電器控制輸入
|
高為吸合,低為釋放
|
|
3
|
K3+
|
第三組繼電器線圈供電正端
|
接第三組繼電器線圈正極
|
|
4
|
K2_CtrL
|
第二組繼電器控制輸入
|
高為吸合,低為釋放
|
|
5
|
K3-
|
第三組繼電器線圈供電負端
|
接第三組繼電器線圈負極
|
|
6
|
K1_CtrL
|
第一組繼電器控制輸入
|
高為吸合,低為釋放
|
|
7
|
L2
|
第二組輸出
|
接第二組繼電器觸點輸出端
|
|
8
|
NC
|
空
|
|
|
9
|
K2+
|
第二組繼電器線圈供電正端
|
接第二組繼電器線圈正極
|
|
10
|
VCC1
|
電壓輸出
|
打開繼電器后此處輸出11.5V左右電壓，用于其控制等部分供電
|
|
11
|
K2-
|
第二組繼電器線圈供電負端
|
接第二組繼電器線圈負極
|
|
12
|
MOS_G
|
外置場效應管控制柵極G
|
接至外部場效應管控制柵極G
|
|
13
|
L1
|
第一組輸出
|
接第一組繼電器觸點輸出端
|
|
14
|
VCC
|
模塊內部供電
|
需外接濾波電容
|
|
15
|
K1+
|
第一組繼電器線圈供電正端
|
接第一組電器線圈正極
|
|
16
|
GND
|
參考地
|
|
|
17
|
K1-
|
第一組繼電器線圈供電負端
|
接第一組繼電器線圈負極
|
|
18
|
MOS_D
|
外置場效應管漏極D
|
接至外部場效應管漏極D
|
電氣特性：
|
引腳名
|
特性參數
|
Min
|
典型
|
Max
|
備注
|
|
K1_CtrL
|
輸入電壓
(V)
|
3
|
3.3
|
5.5
|
|
|
K2_CtrL
|
|
K3_CtrL
|
|
L1+/L1-
|
繼電器維持電流（mA）
|
3.2
|
-
|
10
|
繼電器吸合時為大電流，當吸合后將使用低電流來保持繼電器的吸合，這樣能夠節省一定電流來提供給其它電路使用，在對于電流比較緊張的單火電路來說是很有必要的。
|
|
L2+/L2-
|
|
L3+/L3-
|
|
VCC1
|
輸出電壓 (V)
|
8.5
|
-
|
14.5
|
燈具功率與硬件耗電將會影響此電壓輸出的高低，當?shù)陀贛in電壓時，有可能會導致繼電器不能保持吸合
|
|
MOS_G
|
MOS管驅動電壓
|
10
|
12
|
18
|
此為脈沖波形，將根據VCC1電壓高低來做出調整。
|
|
MOS_D
|
輸入電壓
(V)
|
-
|
-
|
20
|
|
基本應用圖（略)
