單火線開發板(磁保持版) 單火線開關開發板 單火取電PCBA 單火線電路板

【相關產品】單火線開發板（可控硅版板 3-300W 家裝通用）開發板 演示板 評估板 電路板

【相關產品】單火線開發板（通用繼電器版本 3-3kW大功率）開發板 演示板 評估板 電路板

【相關產品】單火線開發板（磁保持繼電器版本 3-3KW大功率） 演示板 評估板 電路板 Demo板

【所使用的模塊】單火線電源模塊PI-3V3-B4 + 繼電器驅動模塊XD-KC05 (兩者同時使用)

 一、產品概述

     本單火線磁保持繼電器開發板主要是一個支持三路控制的單火線開關，東莞市迅迪電子推出此產品的目的是為了更好的協助智能家居研發工程師加快大功率智能開關產品的研發速度。

二、功能參數

*  支持三路負載控制;

* 采用磁保持繼電器控制；

*  負載類型：白熾燈、熒光燈、節能燈、LED燈（含LED燈泡、LED吸頂燈、LED燈帶）、日光燈（包括電感鎮流器、電子鎮流器類型）等等。

*   支持Min負載：3W（外部硬件及控制軟件相應配合優化）；

*   支持Max負載：3000W（Max總電流支持約13A)；

*   輸入電壓范圍： 全電壓市電 (90~265VAC)。

*   待機電流：視外部硬件實際使用電流而定.(參考數據: PI-3V3-B4模塊，待機平均電流1mA，那么輸入平均電流在35uA左右)

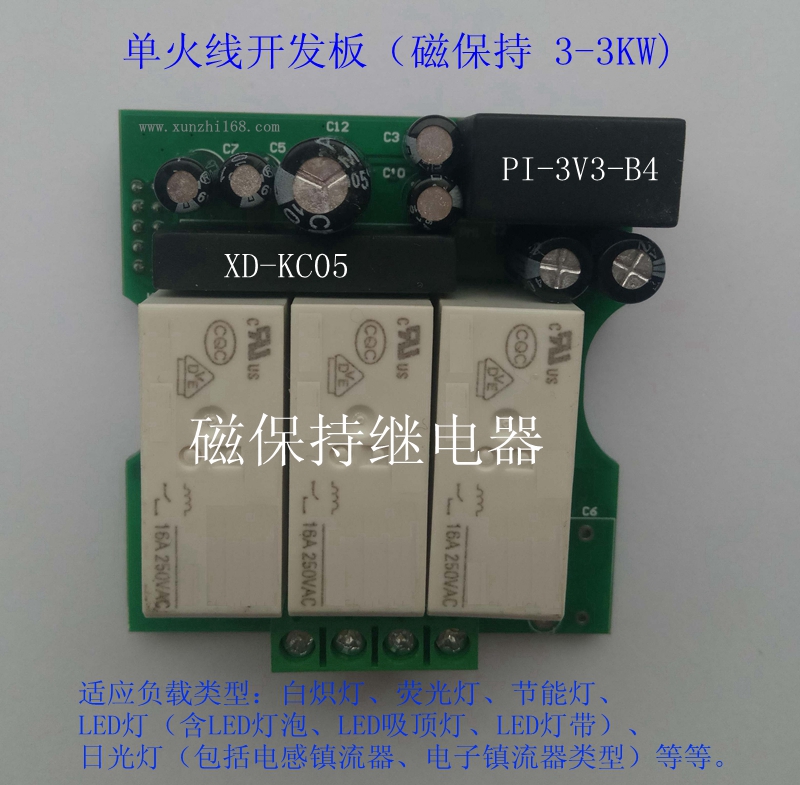

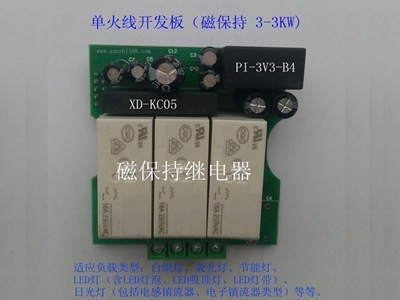

三、產品圖片（尺寸完全86盒子）

四、使用說明
   （略）

配套提供單火線開關技術資料:  演示板/開發板電路原理圖、PCB圖及設計指南(硬體方面元件選擇事項，軟件方面編程思路要點等)。

單火線磁保持繼電器開發板 單火線開發板(磁保持版) 單火線開關Demo板 演示板 PCBA 電路板

單火線開關開發板資料來源: http://m.lfxkb.cn/product/product64.html
